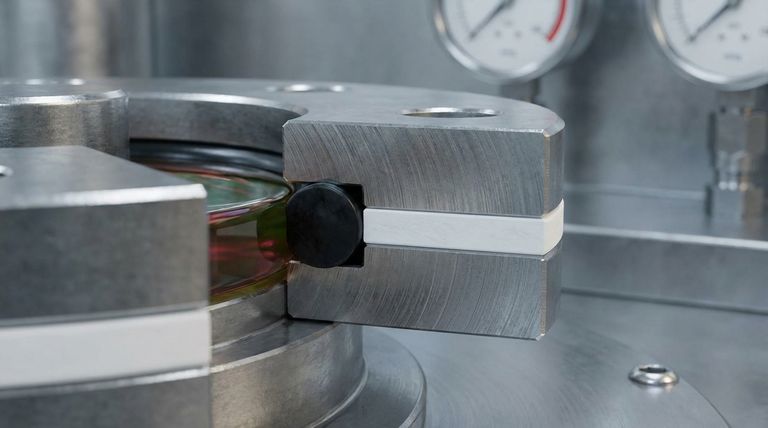

Contrariamente a una supposizione comune, un anello di supporto in PTFE non fornisce resistenza chimica a un O-ring in gomma. La sua funzione è puramente meccanica. Gli anelli di supporto sono progettati esclusivamente per impedire all'O-ring di deformarsi ed essere spinto nello spazio di gioco in condizioni di alta pressione, un cedimento noto come estrusione.
Un anello di supporto funge da supporto meccanico, non da scudo chimico. L'O-ring primario stesso deve essere realizzato con un materiale completamente compatibile con il mezzo chimico del sistema.
Il vero scopo di un anello di supporto
Per comprendere questa limitazione, dobbiamo prima chiarire il problema specifico che un anello di supporto è progettato per risolvere. Il suo ruolo è strutturale, non ambientale.
Prevenire l'estrusione della guarnizione
In qualsiasi applicazione di tenuta, esiste un piccolo spazio tra le parti in movimento. Sotto alta pressione, questo spazio diventa il percorso di minor resistenza.
Un O-ring elastomerico può essere deformato da questa pressione ed essere spremuto nello spazio. Questo processo, l'estrusione, sfilaccia e distrugge rapidamente la guarnizione, portando a un cedimento catastrofico.
Rinforzare le guarnizioni sotto alta pressione
Un anello di supporto è un anello rigido e resistente, tipicamente realizzato in PTFE, installato sul lato a bassa pressione dell'O-ring.
Quando viene applicata la pressione, l'O-ring viene spinto contro questo anello di supporto saldo, che è abbastanza forte da colmare lo spazio di estrusione e mantenere la guarnizione in posizione. Ciò aumenta notevolmente la classe di pressione dell'intero sistema di tenuta.
Perché i supporti in PTFE non forniscono protezione chimica
Sebbene il PTFE stesso abbia un'eccezionale resistenza chimica e termica, queste proprietà non si trasferiscono all'O-ring che supporta in una tipica configurazione di supporto.
L'O-Ring rimane esposto
Un anello di supporto è posizionato dietro l'O-ring, lontano dalla fonte di pressione diretta. L'O-ring primario forma ancora la tenuta iniziale ed è completamente bagnato dal fluido del sistema.
Il mezzo chimico attaccherà e degraderà un O-ring in gomma incompatibile molto prima che raggiunga l'anello di supporto. L'anello di supporto non fornisce alcuna barriera o scudo.
Proprietà del materiale rispetto alla funzione dell'applicazione
L'uso del PTFE per gli anelli di supporto è una scelta basata sulle sue proprietà meccaniche: ha un basso coefficiente di attrito e un'elevata resistenza alla compressione.
Questi tratti lo rendono un materiale di supporto ideale. Tuttavia, questo è fondamentalmente diverso dall'uso di un O-ring solido in PTFE, che fornirebbe sia la tenuta primaria che la resistenza chimica.
Errori comuni da evitare
Confondere il ruolo dell'O-ring con quello del suo componente di supporto è un errore frequente e costoso nella progettazione del sistema.
Il malinteso di "protezione"
È scorretto presumere che l'aggiunta di un anello di supporto in PTFE "migliori" la resistenza chimica di un O-ring standard NBR o EPDM.
Questo approccio porterà inevitabilmente al cedimento della guarnizione se l'elastomero di base non è compatibile con il fluido di processo. L'O-ring si gonfierà, si indurirà o si dissolverà, compromettendo la tenuta indipendentemente dall'anello di supporto dietro di esso.
Selezione della guarnizione primaria sbagliata
La decisione più critica è il materiale dell'O-ring stesso. Deve essere scelto in base alla sua capacità di resistere all'intera gamma di prodotti chimici e temperature dell'applicazione.
Materiali come FKM, FFKM o PTFE solido sono specificati per ambienti chimici aggressivi. Un anello di supporto viene aggiunto solo se la pressione del sistema supera anche la resistenza all'estrusione di quell'O-ring selezionato.
Fare la scelta giusta per il tuo obiettivo
Per garantire l'integrità del sistema, è necessario selezionare i componenti in base alle sfide specifiche della propria applicazione.
- Se la tua attenzione principale è l'alta pressione con mezzi non aggressivi: Un O-ring in gomma standard (come NBR) abbinato a un anello di supporto in PTFE è una soluzione efficace ed economica.
- Se la tua attenzione principale è sia l'alta pressione che l'esposizione chimica: Devi selezionare un materiale per O-ring (come FKM o FFKM) che sia intrinsecamente resistente al mezzo, e quindi aggiungere un anello di supporto se necessario per la pressione.
Scegliere il materiale dell'O-ring in base all'ambiente chimico è l'unico modo per garantire una tenuta affidabile e duratura.

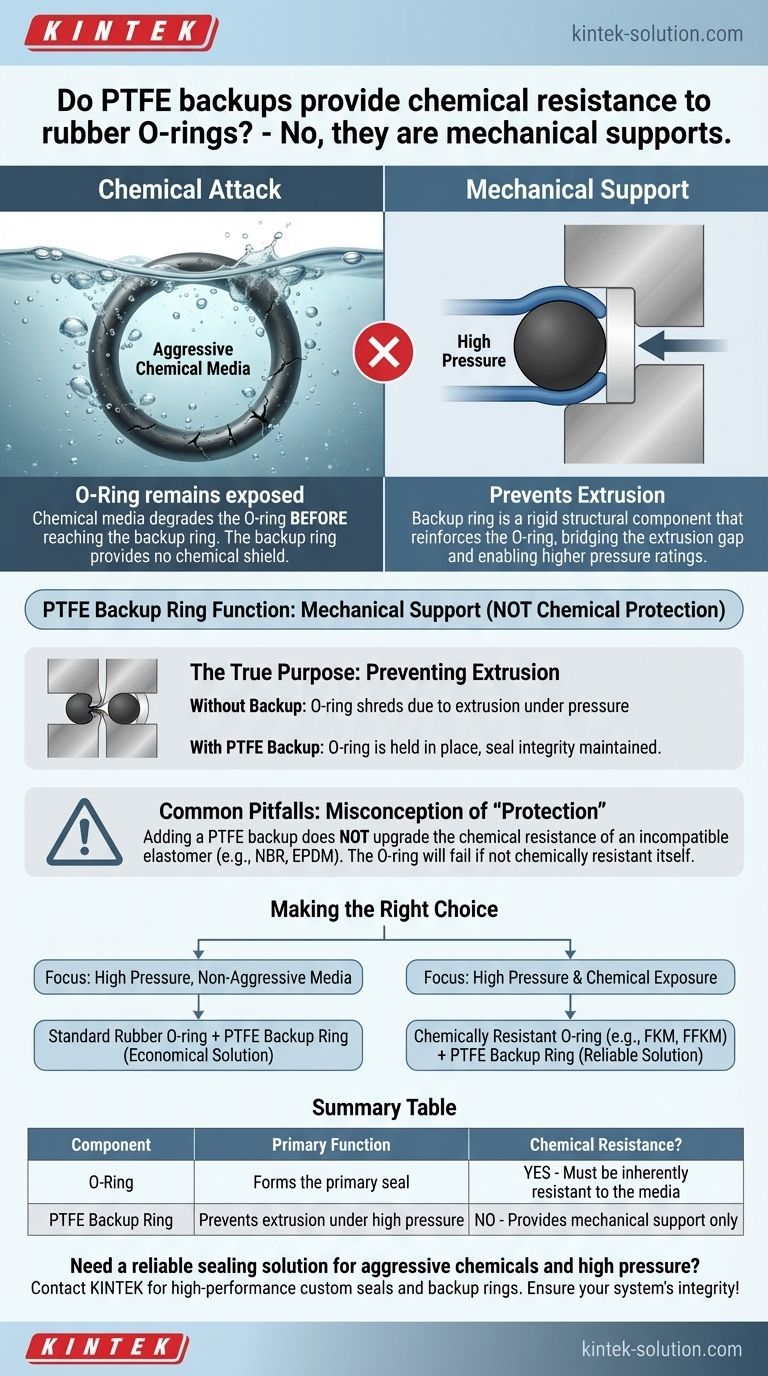

Tabella riassuntiva:
| Componente | Funzione principale | Resistenza chimica? |
|---|---|---|
| O-Ring | Forma la tenuta primaria | SÌ - Deve essere intrinsecamente resistente al mezzo |
| Anello di supporto in PTFE | Previene l'estrusione sotto alta pressione | NO - Fornisce solo supporto meccanico |
