Quali Sono Le Funzioni Principali Dei Soffietti Di Dilatazione In Ptfe? Assorbire Il Movimento, Smorzare Le Vibrazioni E Proteggere Le Tubazioni

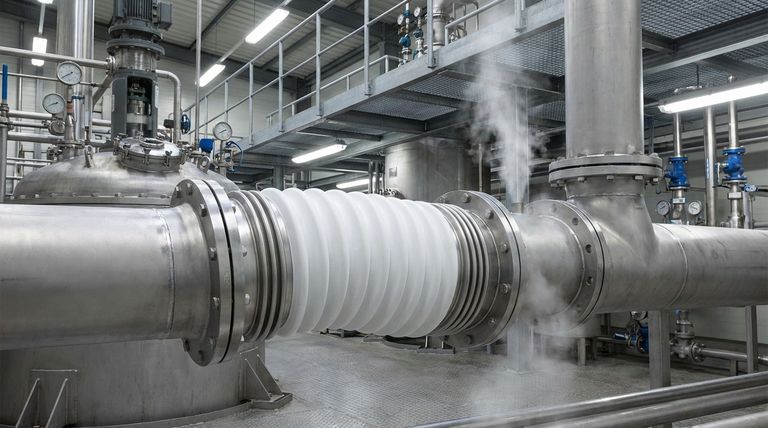

In sostanza, i soffietti di dilatazione in PTFE svolgono tre funzioni principali nelle tubazioni industriali: assorbono il movimento dovuto all'espansione e alla contrazione termica, smorzano le vibrazioni del sistema provenienti dai macchinari e compensano il disallineamento delle tubazioni. Agendo come giunto flessibile e durevole, proteggono l'intero sistema dagli stress che causano crepe, perdite e guasti catastrofici.

L'intuizione cruciale è che i soffietti di dilatazione in PTFE non sono semplici connettori flessibili; sono componenti ingegneristici specializzati progettati per preservare l'integrità e la sicurezza di un sistema di tubazioni, in particolare in ambienti in cui la resistenza chimica e la purezza sono irrinunciabili.

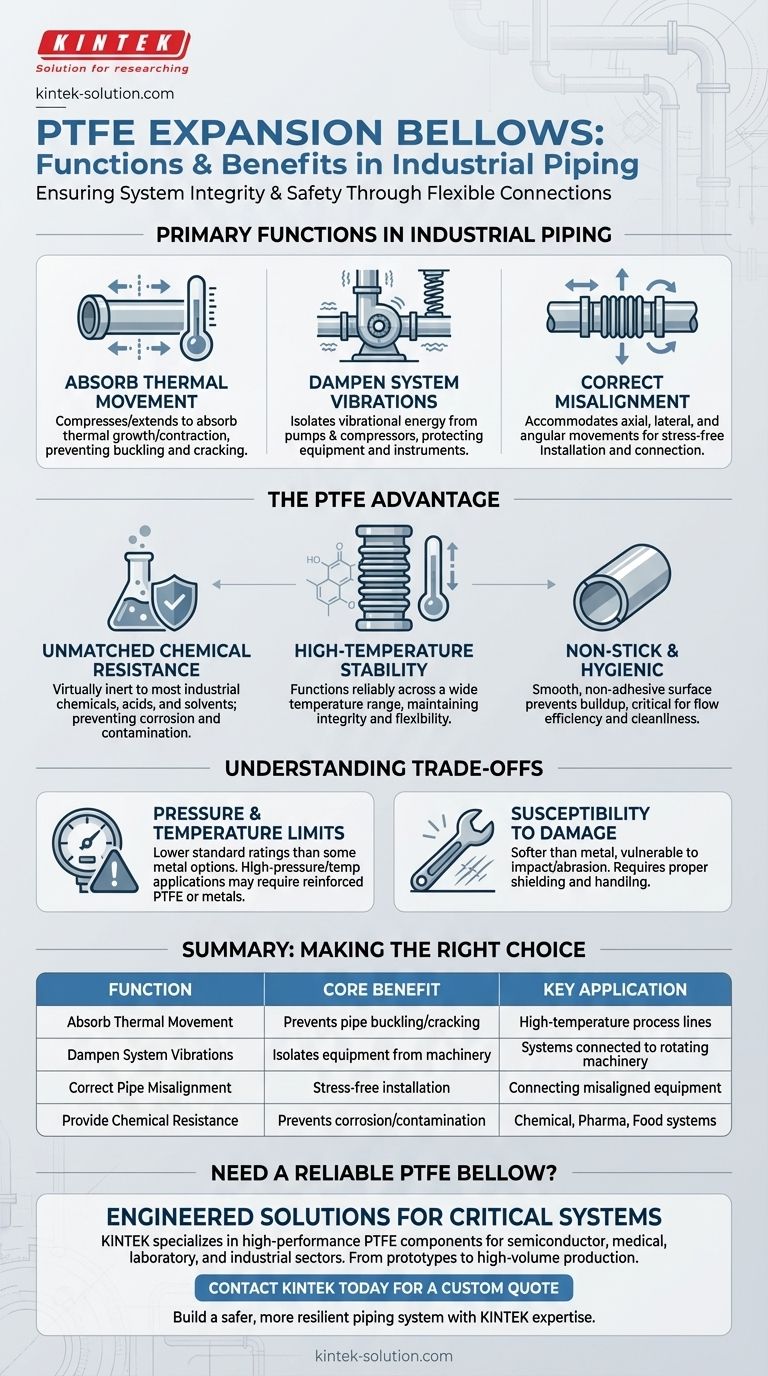

Quali sono le funzioni principali dei soffietti di dilatazione in PTFE? Assorbire il movimento, smorzare le vibrazioni e proteggere le tubazioni

Il problema fondamentale: perché i sistemi di tubazioni richiedono flessibilità

I sistemi di tubazioni rigidi sono intrinsecamente vulnerabili. Le forze dinamiche dovute alla temperatura, alle vibrazioni e a un'installazione imperfetta creano uno stress costante che, se non gestito, porterà inevitabilmente a danni. I soffietti di dilatazione sono progettati per essere il punto designato di assorbimento per queste forze.

Contrasto all'espansione e alla contrazione termica

I materiali delle tubazioni si espandono quando riscaldati e si contraggono quando raffreddati. In una lunga tubazione rigida, questo movimento può generare una forza immensa.

I soffietti in PTFE si comprimono o si estendono per assorbire questa crescita termica, impedendo alla tubazione di flettersi, incrinarsi o esercitare carichi distruttivi su ancoraggi e apparecchiature collegate.

Smorzamento delle vibrazioni del sistema

Apparecchiature come pompe, compressori e motori introducono vibrazioni persistenti in un sistema di tubazioni.

Queste vibrazioni possono affaticare il metallo, allentare i raccordi e danneggiare nel tempo gli strumenti sensibili. I soffietti in PTFE agiscono come smorzatori, isolando l'energia vibrazionale e proteggendo il resto del sistema.

Correzione del disallineamento inevitabile

Ottenere un allineamento perfetto e privo di stress tra due apparecchiature o sezioni di tubazione durante l'installazione è praticamente impossibile.

Un soffietto di dilatazione fornisce la necessaria "cedevolezza" per collegare componenti leggermente disallineati senza introdurre stress residui pericolosi nel sistema fin dall'inizio. La loro flessibilità consente movimenti assiali (in entrata/uscita), laterali (da lato a lato) e angolari.

Il vantaggio del PTFE: più di un semplice giunto flessibile

Sebbene molti materiali possano essere utilizzati per i soffietti di dilatazione, il politetrafluoroetilene (PTFE) offre una combinazione unica di proprietà che lo rendono essenziale per le applicazioni più impegnative. La scelta del PTFE è una decisione ingegneristica deliberata basata sulle sue caratteristiche superiori del materiale.

Resistenza chimica senza pari

Il PTFE è virtualmente inerte alla quasi totalità delle sostanze chimiche e dei solventi industriali. Ciò lo rende la scelta ideale per i sistemi nell'industria chimica, farmaceutica e alimentare, dove la corrosione o la contaminazione sarebbero disastrose.

Stabilità alle alte temperature

Questi soffietti funzionano in modo affidabile in un ampio intervallo di temperature. Mantengono la loro integrità strutturale e flessibilità durante le fluttuazioni di temperatura che degraderebbero materiali inferiori, garantendo prestazioni costanti.

Superfici antiaderenti e igieniche

La superficie del PTFE è antiaderente, il che impedisce l'accumulo di materiali all'interno del soffietto. Ciò è fondamentale per mantenere l'efficienza del flusso ed è una necessità nelle applicazioni igieniche in cui la pulizia e la prevenzione della contaminazione incrociata sono fondamentali.

Comprendere i compromessi

Sebbene molto efficaci, i soffietti di dilatazione in PTFE non sono una soluzione universale. Una valutazione obiettiva richiede la comprensione dei loro limiti rispetto ad alternative come i soffietti metallici.

Limitazioni di pressione e temperatura

I soffietti standard in PTFE hanno valori di pressione e temperatura inferiori rispetto a quelli realizzati con leghe metalliche speciali come Inconel o acciaio inossidabile. Le applicazioni ad alta pressione o alta temperatura spesso richiedono PTFE rinforzato o il passaggio ad alternative metalliche.

Suscettibilità ai danni fisici

Il PTFE è un materiale più morbido del metallo, il che lo rende più vulnerabile a urti esterni o abrasioni. Sono necessarie una schermatura adeguata e una manipolazione attenta durante l'installazione per garantirne una lunga vita utile.

Considerazioni sui costi

A causa del processo di produzione specializzato e delle proprietà del materiale, i soffietti di dilatazione in PTFE di alta qualità possono rappresentare un investimento iniziale più elevato rispetto ad alcune opzioni elastomeriche o metalliche semplici. Tuttavia, questo costo è spesso giustificato dalla riduzione della manutenzione e dal miglioramento dell'affidabilità del sistema nel tempo.

Fare la scelta giusta per il tuo sistema

La selezione del componente corretto richiede l'allineamento delle sue capacità con l'obiettivo operativo primario.

Se la tua attenzione principale è la compatibilità chimica e la purezza: Il PTFE è la scelta definitiva grazie alla sua inerzia, rendendolo essenziale per sistemi chimici, farmaceutici o alimentari.
Se la tua attenzione principale è l'isolamento dalle vibrazioni per apparecchiature sensibili: L'eccellente flessibilità dei soffietti in PTFE li rende altamente efficaci nello smorzare le vibrazioni dannose provenienti da pompe e motori.
Se la tua attenzione principale è la pressione o la temperatura estreme: È necessario controllare attentamente le specifiche e prendere in considerazione progetti in PTFE rinforzato o soffietti metallici alternativi progettati per tali condizioni specifiche.

In definitiva, la scelta di un soffietto di dilatazione in PTFE è una decisione strategica per costruire un sistema di tubazioni più resiliente, sicuro e affidabile.

Tabella riassuntiva:

Funzione	Vantaggio principale	Applicazione chiave
Assorbire il movimento termico	Previene la flessione e la rottura delle tubazioni dovute all'espansione/contrazione.	Linee di processo ad alta temperatura.
Smorzare le vibrazioni del sistema	Isola e protegge le apparecchiature dalle vibrazioni di pompe e compressori.	Sistemi collegati a macchinari rotanti.
Correggere il disallineamento delle tubazioni	Consente il movimento assiale, laterale e angolare per un'installazione priva di stress.	Collegamento di apparecchiature con allineamento imperfetto.
Fornire resistenza chimica	La natura inerte del PTFE previene corrosione e contaminazione.	Sistemi di lavorazione chimica, farmaceutica e alimentare.
