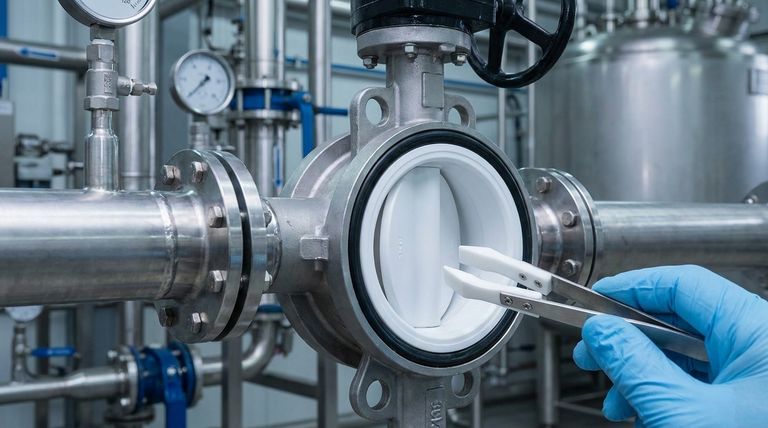

In sostanza, la valvola a farfalla con sede in PTFE è definita dal suo design semplice e leggero che offre un'eccezionale resistenza chimica e una tenuta affidabile e a tenuta stagna. Le sue caratteristiche principali includono una struttura compatta, una rapida operazione a quarto di giro, una bassa coppia operativa per l'efficienza energetica e una lunga vita utile, con opzioni per l'automazione remota.
La caratteristica distintiva di una valvola a farfalla con sede in PTFE è l'uso di un rivestimento in politetrafluoroetilene (PTFE) per raggiungere due obiettivi critici: isolare completamente il corpo valvola dai fluidi di processo corrosivi e creare una tenuta a tenuta di bolle per un arresto affidabile.
Decostruire la Valvola a Farfalla con Sede in PTFE
Per comprenderne le caratteristiche, è necessario prima capire il suo design fondamentale. La valvola è elegantemente semplice, composta solo da poche parti chiave che lavorano in concerto.
I Componenti Centrali
Una valvola a farfalla con sede in PTFE è costruita attorno a tre componenti principali. Questi sono il corpo valvola, il disco che regola il flusso e il rivestimento o sede resiliente in PTFE.
Il rivestimento in PTFE è l'elemento più critico. Agisce come barriera protettiva contro i fluidi corrosivi o abrasivi e forma anche la tenuta contro il disco.
Il Principio di Funzionamento
La valvola opera secondo un principio di arresto rapido. Un disco circolare, spesso chiamato "farfalla", è posizionato al centro del percorso del flusso.
Un albero collega questo disco a un attuatore esterno o a un volantino. Una semplice rotazione di 90 gradi ruota il disco da una posizione parallela al flusso (completamente aperto) a perpendicolare al flusso (completamente chiuso).
Vantaggi Prestazionali Chiave Spiegati
Il design della valvola si traduce direttamente in vantaggi prestazionali distinti che la rendono adatta per una vasta gamma di applicazioni, in particolare quelle che coinvolgono fluidi aggressivi o che richiedono un arresto assoluto.
Resistenza alla Corrosione Ineguagliabile
Un vantaggio primario è la superiore resistenza alla corrosione. Il rivestimento in PTFE copre completamente la cavità interna del corpo valvola.
Ciò significa che il fluido di processo non entra mai in contatto con il corpo metallico della valvola. Questo design consente l'uso di materiali del corpo meno costosi pur fornendo protezione contro prodotti chimici altamente corrosivi.
Tenuta a Tenuta Stagna (Zero Perdite)
La natura resiliente della sede in PTFE garantisce prestazioni di tenuta eccellenti e affidabili. Quando è chiusa, il disco preme saldamente nella sede morbida.
Questa azione crea una tenuta ermetica che previene le perdite interne all'interno del sistema di tubazioni ed elimina le emissioni fuggitive che fuoriescono dalla valvola nell'atmosfera, ottenendo prestazioni a tenuta stagna (zero perdite).
Efficienza Operativa
Queste valvole sono progettate per un funzionamento a basso sforzo. Richiedono una bassa coppia operativa per aprirsi e chiudersi, il che facilita il funzionamento manuale e riduce le dimensioni e il costo degli attuatori automatizzati.
Questa azione rapida a quarto di giro significa anche che la valvola può essere azionata da completamente aperta a completamente chiusa molto rapidamente, risparmiando tempo ed energia.
Comprendere le Considerazioni Pratiche
Sebbene le caratteristiche siano convincenti, la scelta della valvola corretta richiede un'attenta considerazione dell'applicazione specifica. La valvola è efficace solo quanto la sua specifica.
La Compatibilità dei Materiali è Fondamentale
La ragione principale per scegliere una valvola rivestita in PTFE è la sua resistenza chimica. Tuttavia, è necessario confermare che il PTFE sia completamente compatibile con i fluidi, le temperature e le pressioni specifiche del proprio processo.
Corrispondenza con le Esigenze del Sistema
Ogni valvola ha una definita classe di pressione. È necessario selezionare una valvola in grado di gestire in sicurezza la pressione massima del proprio sistema di tubazioni per garantirne l'integrità e prevenire guasti.
Integrazione Fisica e Meccanica
La valvola deve avere la dimensione corretta per il sistema di tubazioni per garantire le corrette caratteristiche di flusso. Inoltre, è necessario scegliere il tipo di connessione giusto, come wafer, lug o flangiato, per garantire che si integri correttamente con le flange dei tubi esistenti.
Infine, considerare il meccanismo di funzionamento. Sebbene il funzionamento manuale sia semplice, molte applicazioni beneficiano di attuatori pneumatici o elettrici per il controllo remoto o automatizzato del programma.
Fare la Scelta Giusta per la Tua Applicazione
Scegliere la valvola giusta significa allineare i suoi punti di forza principali con l'obiettivo operativo primario.
- Se la tua attenzione principale è la gestione di fluidi corrosivi: La capacità del rivestimento in PTFE di isolare completamente il corpo valvola lo rende una scelta ideale ed economica.
- Se la tua attenzione principale è l'arresto affidabile: Il design della sede resiliente fornisce le prestazioni a tenuta stagna richieste per le attività di isolamento critiche.
- Se la tua attenzione principale è l'automazione e il ciclo rapido: La natura a bassa coppia e chiusura rapida della valvola la rende altamente adatta per l'attuazione pneumatica o elettrica.
Comprendendo questi principi fondamentali, puoi specificare con fiducia una valvola a farfalla con sede in PTFE che offra sia prestazioni che affidabilità a lungo termine per il tuo sistema.
Tabella Riassuntiva:
| Caratteristica Chiave | Vantaggio |
|---|---|
| Rivestimento/Sede in PTFE | Isolamento completo dai fluidi corrosivi; tenuta a tenuta di bolle |
| Compatta e Leggera | Facilità di installazione e movimentazione; design salvaspazio |
| Funzionamento a Quarto di Giro | Apertura/chiusura rapida; bassa coppia operativa per efficienza energetica |
| Pronta per l'Automazione | Compatibile con attuatori pneumatici/elettrici per il controllo remoto |
| Lunga Vita Utile | Costruzione durevole per prestazioni affidabili a lungo termine |
