In sostanza, i vantaggi di installazione delle valvole a farfalla rivestite in PTFE derivano direttamente dal loro design semplice, compatto e leggero. Ciò consente di installarle facilmente in spazi ristretti con attrezzature minime e offre una notevole flessibilità nella disposizione degli impianti di tubazioni.
Il vantaggio principale non è solo la facilità dell'installazione fisica in sé, ma come tale semplicità si traduce in costi di progetto inferiori, messa in servizio più rapida e maggiore libertà per i progettisti di sistema.
Spiegazione dei principali vantaggi di installazione
Le caratteristiche fisiche delle valvole a farfalla rivestite in PTFE contribuiscono direttamente a un processo di installazione semplificato rispetto a tipi di valvole più pesanti e complessi come le valvole a saracinesca o a globo.
Design Compatto e Leggero
Le valvole a farfalla rivestite in PTFE hanno una dimensione faccia a faccia molto ridotta, il che significa che occupano uno spazio minimo nella tubazione. Questo è spesso definito design "a wafer".
La loro costruzione è intrinsecamente più leggera rispetto ad altri tipi di valvole progettate per lo stesso diametro di tubo, rendendole più facili da maneggiare e posizionare per i tecnici senza la necessità di attrezzature di sollevamento pesanti.
Orientamento di Montaggio Versatile
Un vantaggio chiave è la loro flessibilità operativa indipendentemente dalla posizione. Queste valvole possono essere installate orizzontalmente, verticalmente o con qualsiasi angolazione senza comprometterne la funzione.
Questa versatilità offre agli ingegneri e ai progettisti una notevole libertà nella disposizione di complessi percorsi di tubazioni, poiché non sono vincolati dai requisiti di orientamento della valvola.
Meccanismo di Tenuta Semplificato
La valvola è progettata per essere serrata tra due flange del tubo. Il rivestimento in PTFE si estende spesso oltre la faccia del corpo valvola, creando la propria guarnizione.
Questa superficie di tenuta integrata può eliminare la necessità di guarnizioni separate, riducendo il numero di componenti richiesti e semplificando il processo di assemblaggio.
Come la Facilità di Installazione si Traduce in Vantaggi di Progetto
I vantaggi pratici di un processo di installazione semplice hanno un impatto diretto e positivo sulle tempistiche del progetto, sui budget e sulla progettazione generale del sistema.
Costi di Manodopera e Attrezzature Ridotti
La natura leggera di queste valvole significa che sono necessari meno tecnici per l'installazione e spesso viene eliminata la necessità di gru o macchinari pesanti, specialmente per le dimensioni dei tubi più piccole. Ciò riduce direttamente i costi di manodopera e di noleggio attrezzature.
Maggiore Flessibilità nella Progettazione del Sistema
Poiché le valvole sono compatte e possono essere montate in qualsiasi orientamento, sono ideali per l'aggiornamento di sistemi esistenti o per nuovi progetti in cui lo spazio è limitato. Ciò consente un instradamento dei tubi più efficiente e meno complesso.
Tempistiche di Progetto Più Rapide
Un processo di installazione più semplice e veloce significa che i sistemi possono essere assemblati e messi in servizio più rapidamente. Durante i cicli di manutenzione, questa facilità di sostituzione riduce al minimo i costosi tempi di inattività del sistema.
Comprendere i Compromessi e le Considerazioni
Sebbene l'installazione sia semplice, ottenere una tenuta affidabile e a prova di perdite dipende dalla procedura corretta e dalla comprensione dei limiti della valvola.
Necessità Critica di un Corretto Allineamento delle Flange
Il fattore più cruciale per un'installazione riuscita è garantire che le flange del tubo siano perfettamente parallele e allineate. Un disallineamento può causare la pizzicatura o la compressione non uniforme del rivestimento, portando a guasti prematuri e perdite.
Non è un Supporto Strutturale
Il corpo leggero della valvola non è progettato per sopportare il peso della tubazione. Il sistema di tubazioni deve essere supportato in modo indipendente e adeguato su entrambi i lati della valvola per evitare sollecitazioni sul corpo valvola e sulle connessioni.
Manipolazione Pre-Installazione
Il rivestimento in PTFE, in particolare le superfici di tenuta, può essere danneggiato da graffi o urti. È necessaria una manipolazione attenta prima e durante l'installazione per proteggere l'integrità di queste superfici critiche.
Fare la Scelta Giusta per il Tuo Sistema
La scelta di una valvola in base ai suoi vantaggi di installazione è una decisione ingegneristica valida, specialmente quando alcuni vincoli di progetto sono una priorità.
- Se la tua priorità principale è l'aggiornamento di un sistema con spazio limitato: Il design compatto, in stile wafer, di una valvola a farfalla rivestita in PTFE è il suo vantaggio più significativo.
- Se la tua priorità principale è ridurre al minimo i tempi di installazione e i costi di manodopera: La costruzione leggera della valvola e i semplici requisiti di movimentazione forniranno il massimo valore.
- Se la tua priorità principale è progettare un complesso nuovo sistema di tubazioni: La capacità di montare la valvola in qualsiasi orientamento offre una flessibilità senza pari e semplifica la progettazione complessiva.
Comprendendo come questi vantaggi pratici di installazione si allineano con gli obiettivi del tuo progetto, puoi progettare un sistema di controllo dei fluidi più efficiente, economico e affidabile.
Tabella Riassuntiva:
| Vantaggio di Installazione | Vantaggio Chiave |
|---|---|
| Compatto e Leggero | Facile movimentazione in spazi ristretti; nessuna attrezzatura pesante necessaria. |
| Montaggio Versatile | Può essere installato orizzontalmente, verticalmente o con qualsiasi angolazione. |
| Tenuta Semplificata | Il rivestimento in PTFE integrato funge da guarnizione, riducendo i componenti. |
| Impatto sul Progetto | Installazione più rapida, costi di manodopera inferiori e tempi di inattività minimi. |
Ottimizza l'installazione del tuo sistema fluidi con i componenti di precisione in PTFE di KINTEK.
Le nostre valvole a farfalla rivestite in PTFE sono progettate per i settori dei semiconduttori, medico, di laboratorio e industriale, dove la facilità di installazione, l'affidabilità e l'efficienza dei costi sono fondamentali. Sia che tu abbia bisogno di parti standard o di prototipi fabbricati su misura e ordini ad alto volume, la nostra attenzione alla precisione garantisce una vestibilità perfetta e prestazioni durature.
Contatta KINTEK oggi stesso per discutere di come le nostre valvole possono semplificare il tuo progetto e ridurre il costo totale di proprietà.

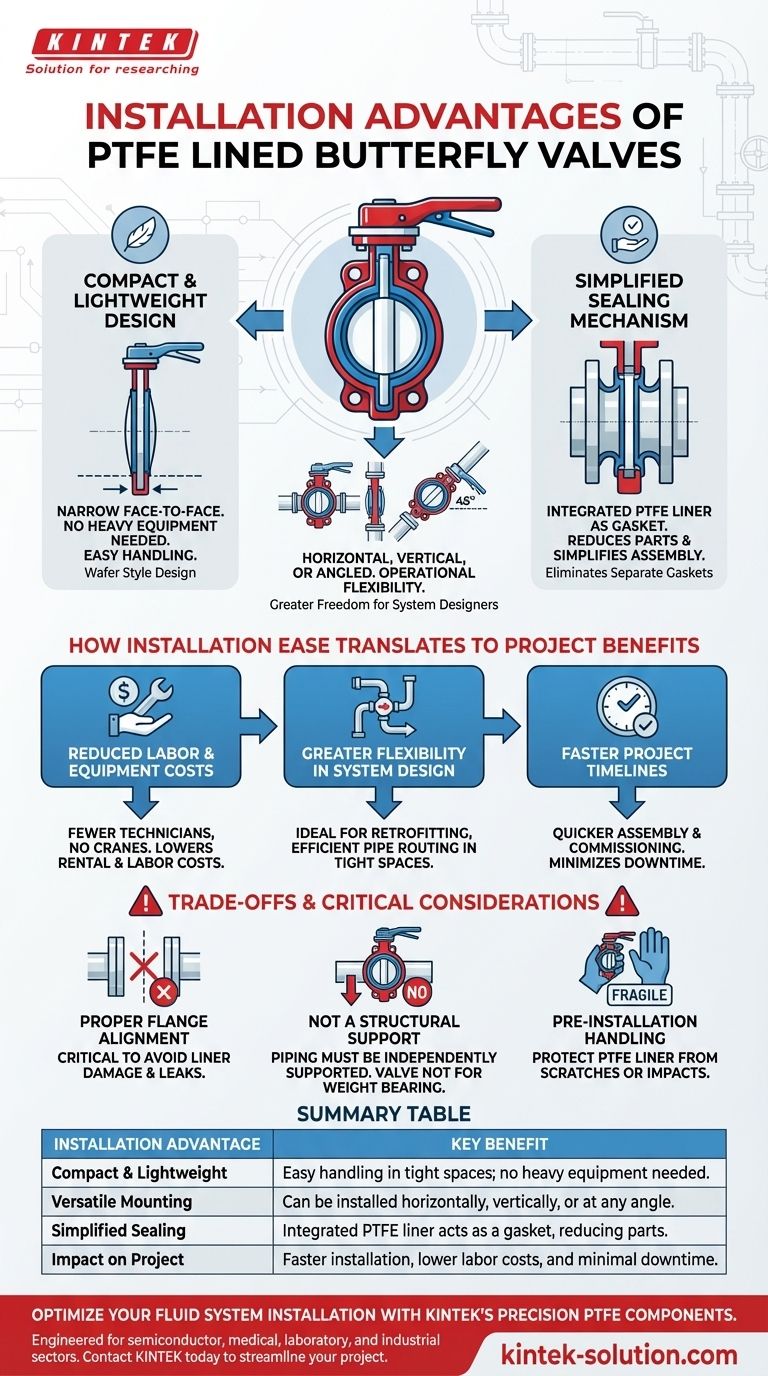

Guida Visiva
