Nella sua essenza, una valvola di controllo non è un singolo prodotto, ma un sistema assemblato su misura. Ogni valvola è ingegnerizzata selezionando componenti fondamentali — corpo, guarnizione interna (trim) e attuatore — per soddisfare con precisione le esigenze uniche di uno specifico processo. Poiché sono altamente specializzate per fattori come il tipo di fluido, la pressione, la temperatura e il comportamento di controllo desiderato, le valvole di controllo sono quasi mai intercambiabili tra applicazioni diverse.
La personalizzazione di una valvola di controllo non consiste nell'aggiungere funzionalità fini a se stesse. È un processo ingegneristico critico per garantire che la valvola possa sopravvivere nel suo ambiente, fornire un controllo stabile e operare in sicurezza all'interno di un sistema industriale complesso.
L'Anatomia della Personalizzazione: Componenti Chiave della Valvola
Per capire come viene adattata una valvola, dobbiamo esaminare i suoi tre gruppi di componenti principali: il corpo, la guarnizione interna (trim) e l'attuatore che la muove.
Corpo della Valvola: La Fondazione
Il corpo della valvola è l'alloggiamento che contiene la pressione. La sua personalizzazione inizia con la selezione del materiale, dettata interamente dal fluido di processo e dalle condizioni operative.
Una semplice applicazione con acqua potrebbe utilizzare acciaio al carbonio, mentre un prodotto chimico corrosivo richiede acciaio inossidabile o leghe più esotiche come Hastelloy o Monel. Vengono specificate anche le connessioni terminali, come flange per una facile manutenzione o saldate per un servizio ad alta integrità e senza perdite.
Guarnizione Interna (Trim): Il Cuore del Controllo
Il trim è l'insieme delle parti interne che controllano direttamente il flusso del fluido. Questa è l'area di personalizzazione più critica per le prestazioni. È composto dal tappo (o disco), dalla sede e dallo stelo.
La personalizzazione del trim si concentra su due aree:
- Caratteristica di Flusso: La forma del tappo della valvola determina come cambia la portata man mano che la valvola si apre. Una caratteristica lineare viene utilizzata quando la caduta di pressione della valvola rimane costante, mentre una caratteristica a percentuale uguale è migliore per i sistemi in cui la caduta di pressione varia, fornendo un controllo più stabile.
- Materiale e Durezza: Per fluidi puliti, l'acciaio inossidabile standard è sufficiente. Per fanghi abrasivi, liquidi con elevata caduta di pressione che possono causare cavitazione o gas ad alta velocità che causano erosione, il trim deve essere realizzato con materiali temprati come Stellite o presentare design specializzati anti-cavitazione.
L'Attuatore: La Forza Motrice
L'attuatore fornisce la forza necessaria per muovere lo stelo della valvola e vincere le forze esercitate dal fluido di processo. La scelta dell'attuatore dipende dalla spinta richiesta, dalla velocità e dalla modalità di guasto (fail-safe).
Il tipo più comune è l'attuatore a diaframma pneumatico, apprezzato per la sua semplicità e la capacità di fornire una posizione "fail-safe" (apertura o chiusura in caso di perdita di alimentazione dell'aria). Gli attuatori elettrici sono scelti per luoghi remoti senza aria compressa o per applicazioni che richiedono un posizionamento molto preciso.
Posizionatori e Accessori: Il Cervello
Una moderna valvola di controllo raramente lavora da sola. Un posizionatore è quasi sempre collegato all'attuatore. Agisce come un controllore sofisticato, traducendo il segnale di controllo elettronico (es. 4-20mA) nella pressione dell'aria o nella posizione del motore precisa necessaria per portare la valvola esattamente al punto desiderato, superando attrito e altri disturbi di processo.
Possono essere aggiunti altri accessori come finecorsa (limit switches) per inviare un segnale che conferma che la valvola è completamente aperta o chiusa, mentre le elettrovalvole possono essere utilizzate per scavalcare il segnale di controllo in caso di arresto di emergenza.
Comprendere i Compromessi Critici
Specificare una valvola di controllo è un atto di bilanciamento. Ogni decisione comporta un compromesso tra prestazioni, longevità e costo.
Precisione del Controllo vs. Costo
Un attuatore elettrico altamente reattivo abbinato a un posizionatore digitale intelligente offre una precisione di controllo superiore. Tuttavia, questa configurazione è significativamente più costosa di un attuatore pneumatico di base e potrebbe essere eccessiva per un processo semplice come il controllo del livello di un serbatoio.
Durabilità vs. Capacità di Flusso
Per applicazioni di servizio gravoso con flash o cavitazione, sono necessari design di trim specializzati. Questi design utilizzano percorsi complessi e tortuosi per gestire l'energia del fluido. Sebbene ciò protegga la valvola dai danni, spesso rende la valvola più restrittiva, riducendo la sua capacità di flusso complessiva (Cv).
Sovradimensionamento vs. Sottodimensionamento
Uno degli errori più comuni e costosi è il dimensionamento errato. Una valvola sottodimensionata non può far passare il flusso richiesto, creando un collo di bottiglia per l'intero processo. Una valvola gravemente sovradimensionata è altrettanto problematica; opererà troppo vicino alla sua sede, con conseguente scarsa stabilità del controllo e rapida erosione dei componenti del trim.
Selezionare la Valvola Giusta per il Tuo Processo
La valvola ideale è quella che soddisfa i requisiti tecnici senza essere eccessivamente ingegnerizzata. La specifica finale dovrebbe essere guidata dalla sfida principale dell'applicazione.
- Se la tua priorità principale è il controllo per uso generale: Una valvola a globo standard con attuatore pneumatico e posizionatore intelligente è spesso la scelta più affidabile ed economicamente vantaggiosa.
- Se la tua priorità principale è combattere il servizio gravoso: Dai la precedenza al materiale del trim (es. Stellite) e al design (es. anti-cavitazione) per garantire la longevità della valvola.
- Se la tua priorità principale è la gestione di fluidi corrosivi: La selezione dei materiali del corpo e del trim è la decisione più importante che prenderai.
- Se la tua priorità principale è una risposta precisa e rapida: Potrebbe essere necessario un attuatore elettrico, poiché può offrire un posizionamento più veloce e ripetibile rispetto a un'alternativa pneumatica.
In definitiva, una valvola di controllo ben specificata è il risultato di una profonda comprensione del processo che è destinata a servire.
Tabella Riassuntiva:
| Area di Personalizzazione | Considerazioni Chiave | Opzioni Comuni |
|---|---|---|
| Corpo della Valvola | Fluido di processo, pressione, temperatura | Acciaio al carbonio, acciaio inossidabile, Hastelloy, Monel |
| Guarnizione Interna (Trim) | Caratteristica di flusso, abrasione, cavitazione | Tappo Lineare/Percentuale uguale, parti temprate in Stellite |
| Attuatore | Spinta richiesta, velocità, modalità fail-safe | Diaframma pneumatico, Elettrico |
| Accessori | Precisione di controllo, sicurezza, monitoraggio | Posizionatori, finecorsa, elettrovalvole |
Stai riscontrando guasti alla valvola o scarso controllo del processo? La tua applicazione è unica e anche i tuoi componenti dovrebbero esserlo.
In KINTEK, siamo specializzati nella produzione di precisione e nella fabbricazione su misura di componenti critici come guarnizioni e rivestimenti in PTFE per settori esigenti. Proprio come una valvola di controllo deve essere adattata al suo processo, i tuoi componenti devono essere ingegnerizzati per resistere a specifici ambienti chimici, termici e di pressione.
Collaboriamo con clienti dei settori dei semiconduttori, medico, di laboratorio e industriale per fornire soluzioni, dai prototipi agli ordini ad alto volume, garantendo affidabilità e prestazioni.
Progettiamo una soluzione per le tue sfide specifiche. Contatta oggi i nostri esperti per discutere le tue esigenze.

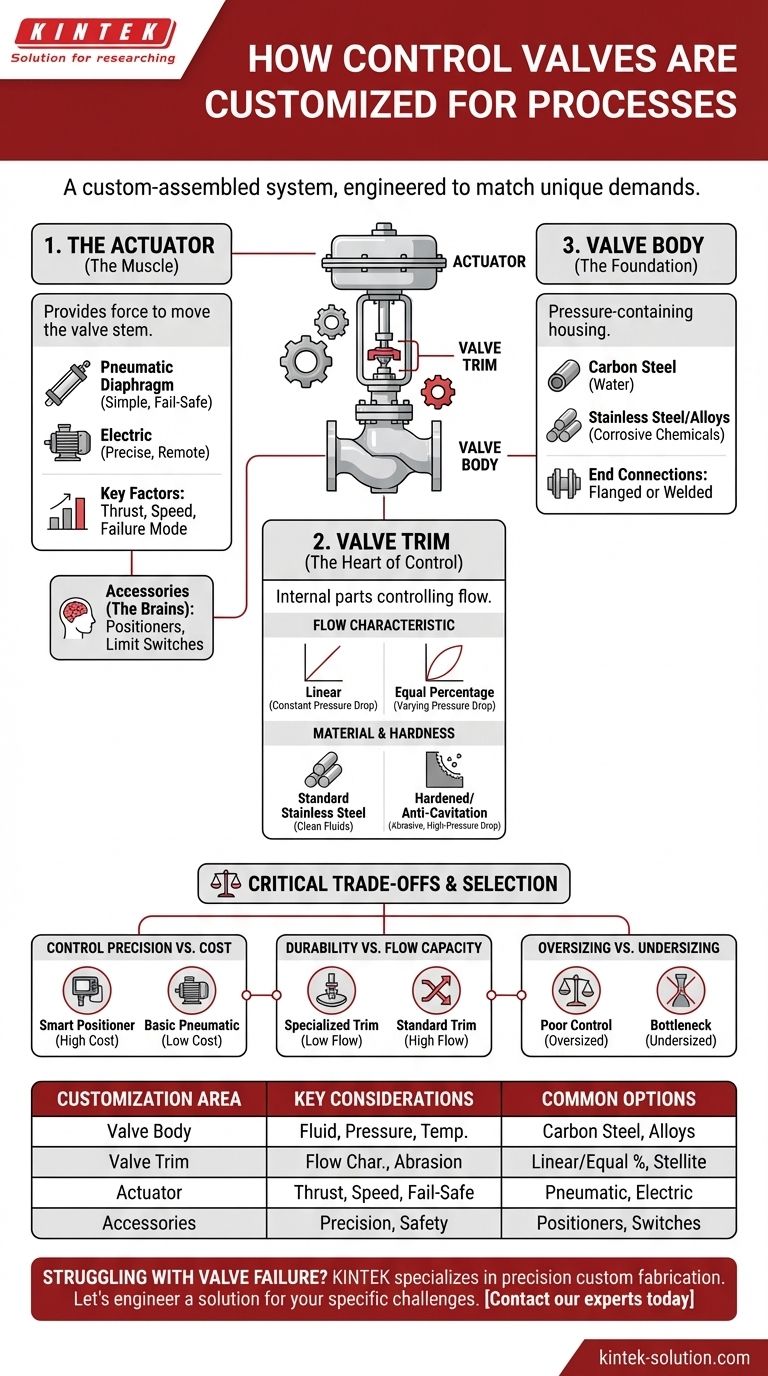

Guida Visiva
